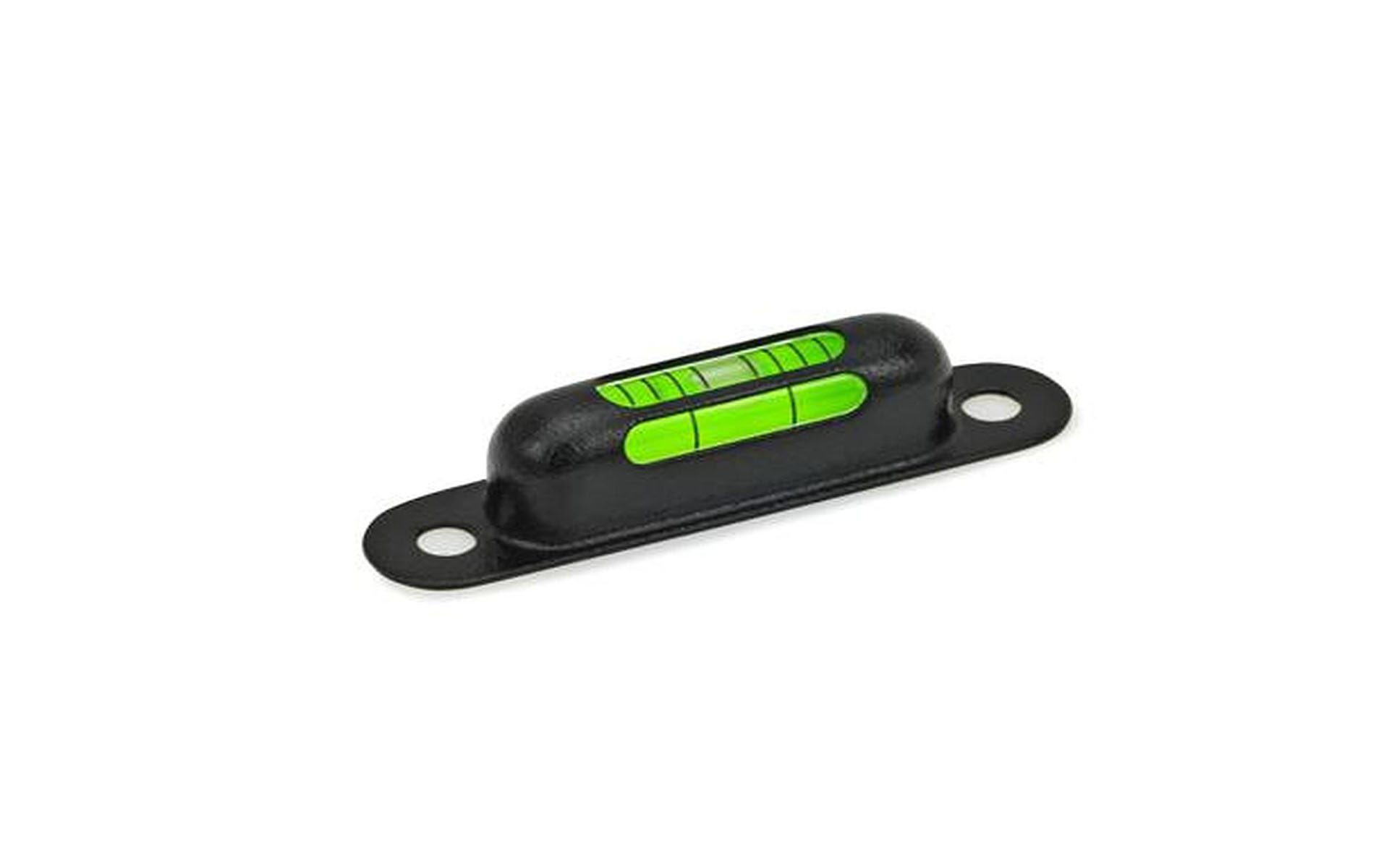

Ganter - Längslibellen Empfindlichkeit 50 Winkelminuten, pro 2 mm Blasenweg
Art.-Nr.: 15000018009
- Empfindlichkeit: 50 Winkelminuten, pro 2 mm Blasenweg
- Oberfläche: silber, strukturmatt
- Sichtfenster: oben
Längslibellen werden zur Überprüfung der horizontalen Lage von Vorrichtungen, Maschinen sowie Geräten und Instrumenten eingesetzt. Die Libellen sind zur überschliffenen Bezugsfläche so ausgerichtet, dass sich die Blase mittig zu den Markierungsstrichen befindet, wenn die Horizontallage der Auflagefläche in Längsrichtung erreicht ist.
Spezifikationen
- Empfindlichkeit: 50, Winkelminuten, pro 2 mm Blasenweg
- Füllung: G, grün-transparent
- h1 (mm): 13
- h2 (mm): 1
- Ausführung: 1, Sichtfenster oben
- B (mm): 12
- D (mm): 4,5
- l1 (mm): 57
- l2 (mm): 37
- m (mm): 45
Zu diesem Artikel sind aktuell keine technischen Zeichnungen verfügbar
