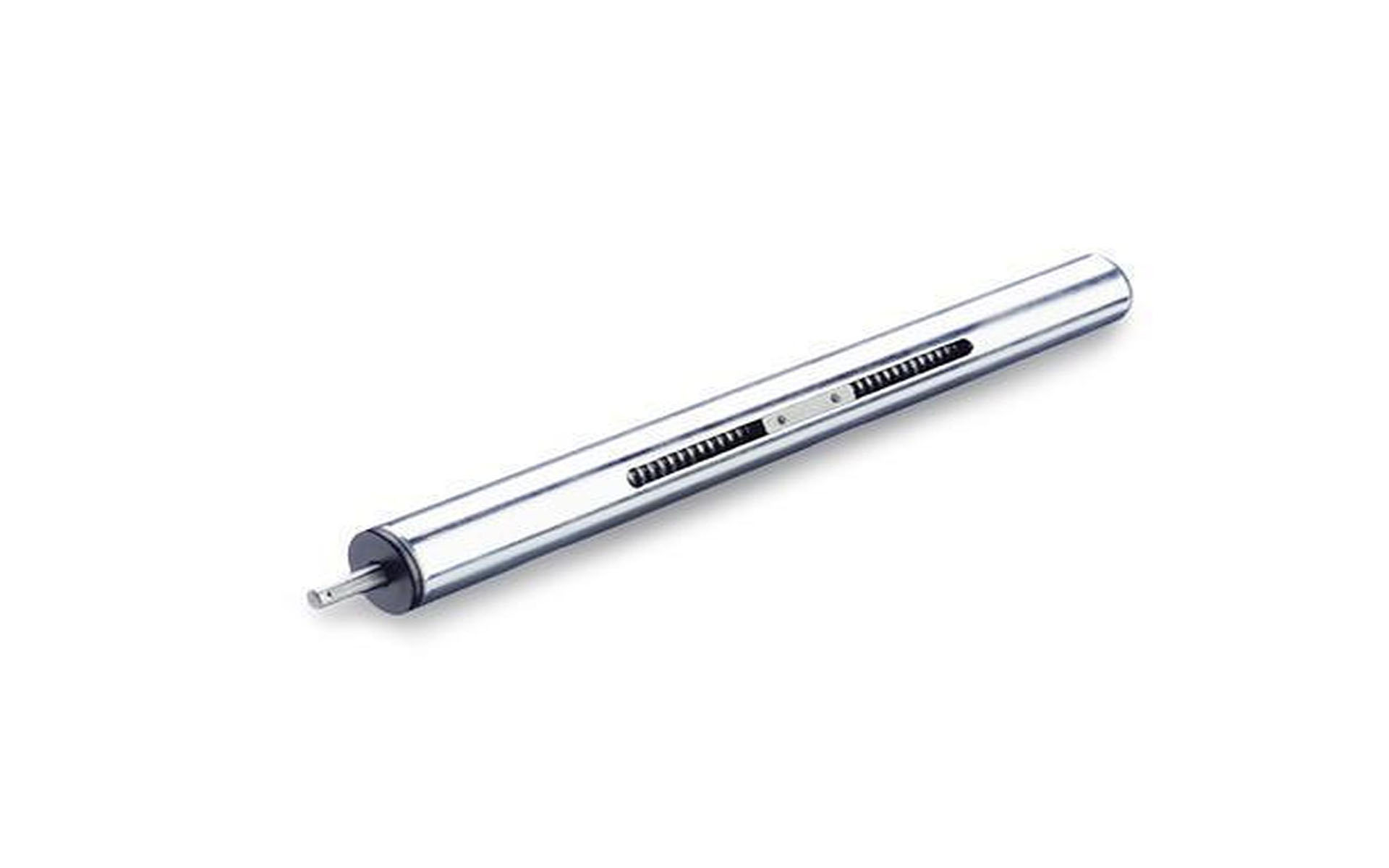

Ganter - Lineareinheiten, Stahl
Erhältlich in 76 verschiedenen Ausführungen
Erhältlich in 76 verschiedenen Ausführungen
- Außendurchmesser d1: 18 mm - 60 mm
- Länge l1: 65 mm - 720 mm
- Form: Linksgewinde, Wellenzapfen einseitig, Rechtsgewinde, Wellenzapfen einseitig
Sofort verfügbar, Lieferzeit 1-3 Tage
Variantentabelle
in 76 Ausführungen erhältlich
Neben den in der Tabelle angegebenen Standard-Hublängen der Lineareinheiten kann innerhalb der maximalen Hublängen jeder Hub realisiert werden. Innerhalb des Rohrklemmverbinder-Programmes stehen die verschiedensten Bauteile zur Verfügung, um die Lineareinheiten zu befestigen und zu Verfahrschlitten auszubauen. Um die Verstellung bzw. Positionierung der Verfahrschlitten zu messen, können digitale oder analoge Stellungsanzeiger angebaut werden. Desweiteren kann das Führungsrohr mit einer Längsskala versehen werden.
Spezifikationen
- Hub max.: 350
- d1 (mm): 18
- d2 (mm): 6
- d3: M 3
- für Passfeder DIN 6885: A2x2x12
- m1 (mm): 17
- l4 (mm): 16
- m2 (mm): 24
- l1 (mm): 65
- l2 (mm): l1+140
- l3 (mm): 70
Zu diesem Artikel sind aktuell keine technischen Zeichnungen verfügbar
