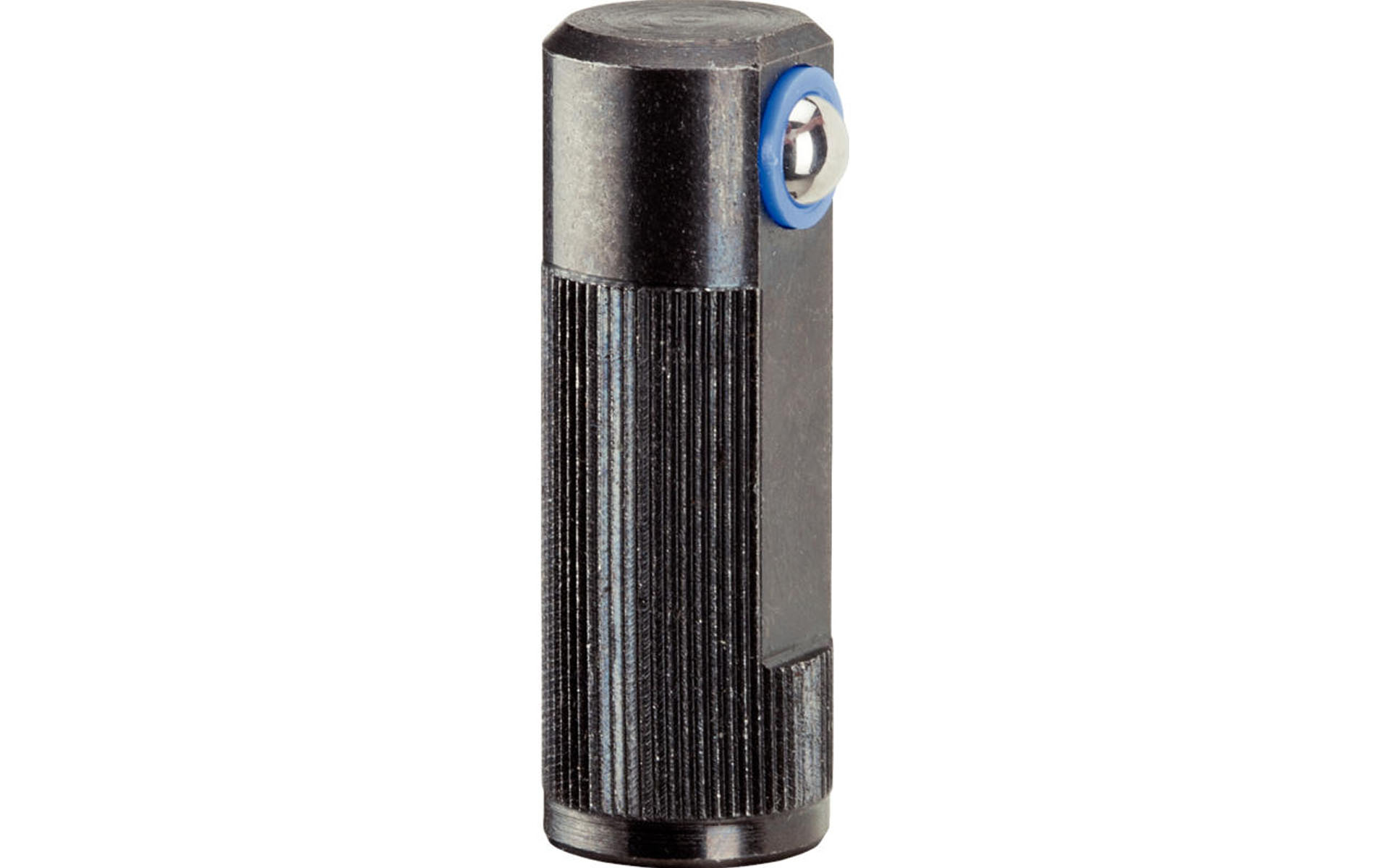

Halder - Federnde Seitendruckstücke, Kugel aus Edelstahl, einseitig
Erhältlich in 4 verschiedenen Ausführungen
Erhältlich in 4 verschiedenen Ausführungen
- Durchmesser d1: 8 mm, 10 mm, 12 mm, 14 mm
Variantentabelle
in 4 Ausführungen erhältlich
Zu diesem Artikel sind aktuell keine weiterführenden Informationen verfügbar.
Verwendung zum Positionieren und Andrücken wie z.B. beim Lackieren und Sandstrahlen.
Werkstoff
Kugel
- Rostfreier Stahl, gehärtet
Körper
- Automatenstahl, brüniert
Feder
- Rostfreier Stahl
Montage
Einbaumaß l3 beachten.
Hinweise
Sonderausführung auf Anfrage.
Spezifikationen
- D (H8) (mm): 8
- F1 (N): 2,5
- F2 (N): 6,5
- Temperatur max. (°C): 50
- Temperatur min. (°C): -30
- d1 (+0.1) (mm): 8
- d2 (mm): 3
- B (mm): 3,2
- b (mm): 3,2
- l1 (mm): 25
- l2 (mm): 3,6
- l3 (mm): 6
- s (mm): 0,8
