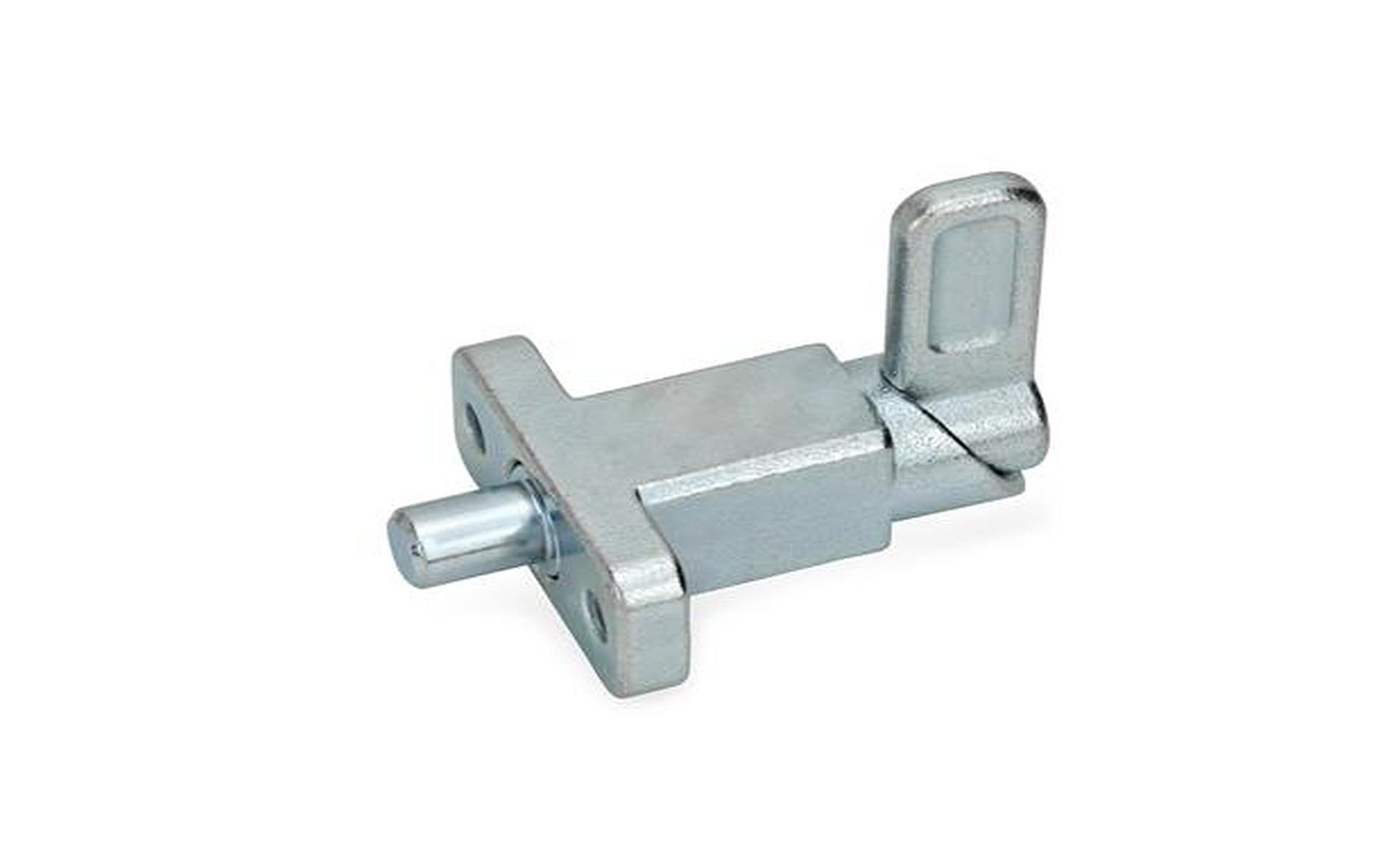

Ganter - Federriegel mit Anschraubflansch Bolzendurchmesser d1 14 mm
Art.-Nr.: 05001032003
- Bolzendurchmesser d1: 14 mm
- Oberfläche: verzinkt, blau passiviert
- Form: A - Riegelstellung rechtwinklig zu Befestigungsbohrung
Federriegel werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Raststift eingezogen. Eine Rastkerbe bewirkt, dass der Riegel in beiden Stellungen gehalten wird. Federriegel sind für Anwendungen im Stahlbau bzw. in der Schlosserei konzipiert. Hier ist in der Regel eine weniger genaue Positionierung / Arretierung erforderlich. Demzufolge sind die Maßtoleranzen so gewählt, dass einerseits die Funktionssicherheit auch bei Verschmutzung gewährleistet ist, andererseits günstige Herstellverfahren zum Einsatz kommen.
Spezifikationen
- Federdruck Anfang (N): 16
- SW (mm): 10
- d1 (mm): 14
- d2 (mm): 6,1
- l5 (mm): 48
- l4 (mm): 37
- l1 (mm): 68
- l2 (mm): 14
- l3 (mm): 35
- H (mm): 7,8
- m (mm): 34
- s (mm): 20
- t (mm): 6,1
Zu diesem Artikel sind aktuell keine technischen Zeichnungen verfügbar
