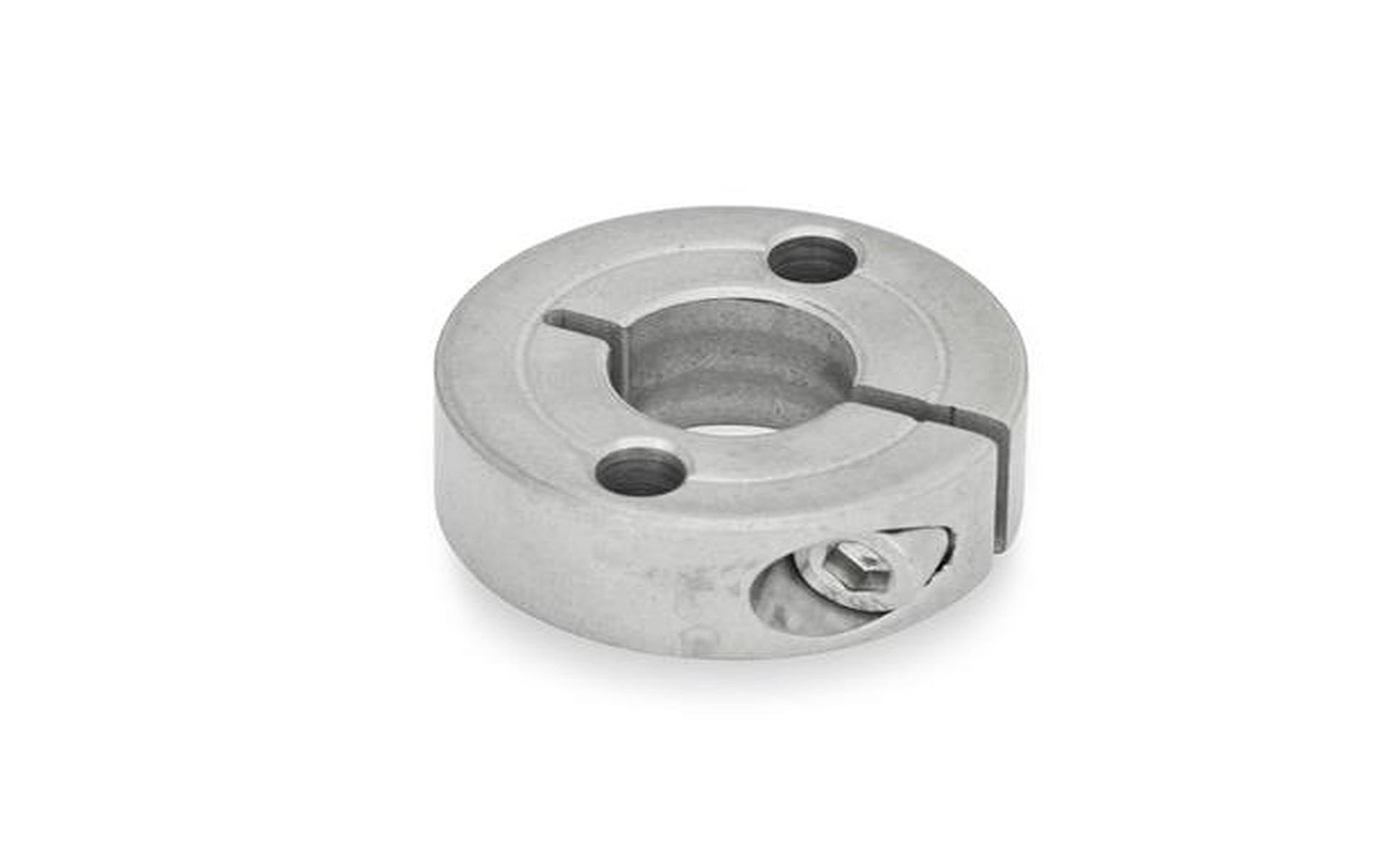

Ganter - Geschlitzte Edelstahl-Stellringe mit zwei Durchgangsbohrungen Außendurchmesser d1 30 mm
Art.-Nr.: 05000818001
- Außendurchmesser d1: 30 mm
- d2: 12 mm
Zu diesem Artikel sind aktuell keine weiterführenden Informationen verfügbar.
Mit geschlitzten Edelstahl-Stellringen werden z. B. Achsen an Gehäusen befestigt oder Räder und Scheiben auf Wellen montiert. Sie lassen sich einfach und sicher mit starker Klemmkraft durch Reduzierung der Schlitzhöhe montieren, ohne die Oberfläche von Wellen und Achsen zu beschädigen. Das Gewinde d3 ist bei den Größen d1 = 30 bis 36 als Durchloch, ab Größe d1 = 42 als Sackloch ausgeführt.
Spezifikationen
- d1 (mm): 30
- d2 (mm): B 12
- d3: M 4
- d4 (mm): 4,5
- Überstand Schraubenkopf max. x (mm): 0,7
- B (mm): 11
- b (mm): 11
- m (mm): 21
- s (mm): 2,1
