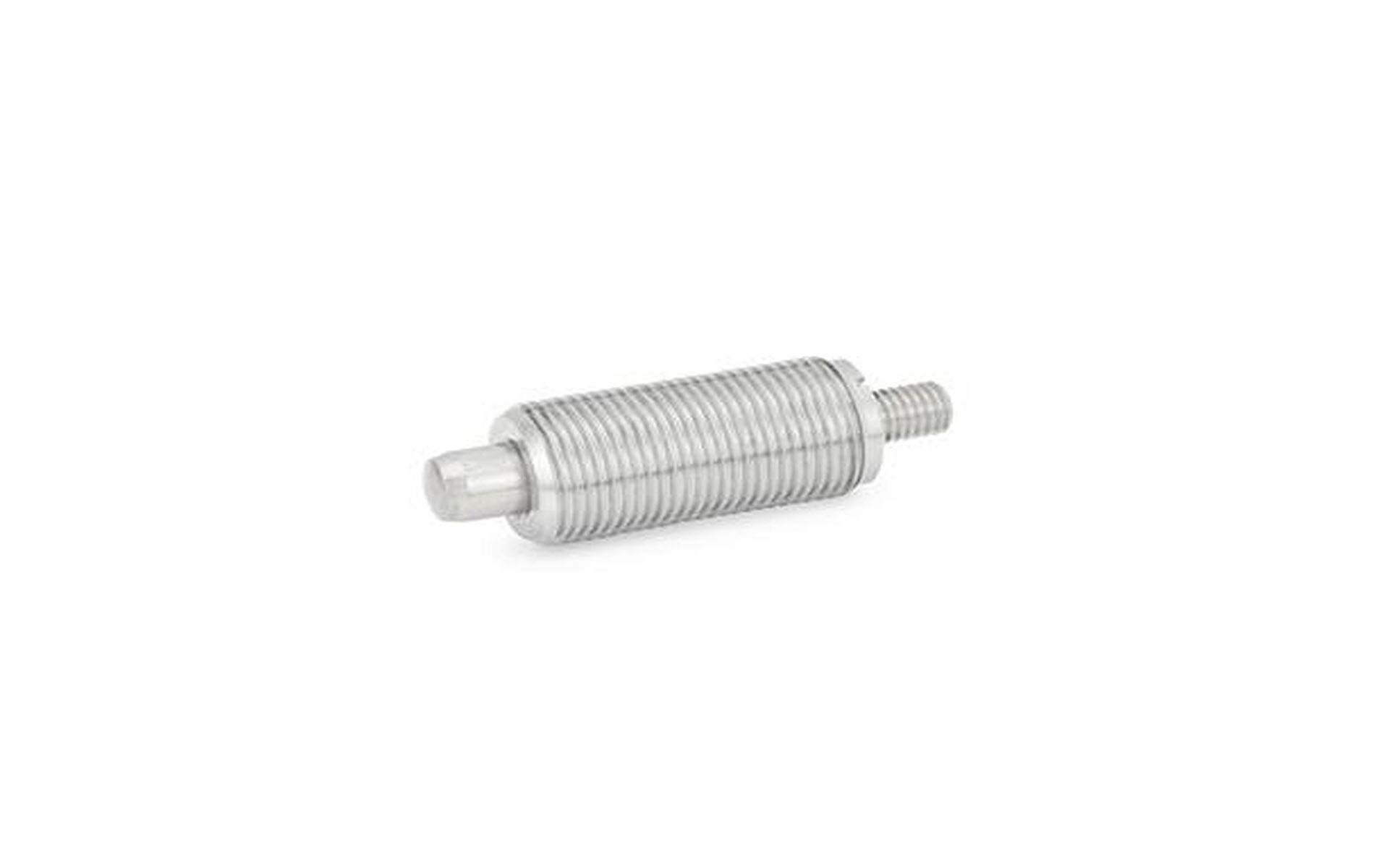

Ganter - Rastbolzen Edelstahl / Kunststoff-Knopf
Erhältlich in 16 verschiedenen Ausführungen
Erhältlich in 16 verschiedenen Ausführungen
- Bolzendurchmesser d1: 5 mm - 10 mm
- Form: A - mit Knopf, ohne Kontermutter, AK - mit Knopf, mit Kontermutter, G - ohne Kontermutter, mit Gewindezapfen, GK - mit Gewindezapfen, mit Kontermutter
Sofort verfügbar, Lieferzeit 1-3 Tage
Variantentabelle
in 16 Ausführungen erhältlich
Rastbolzen in der Form G bzw. GK mit Gewindezapfen sind für Anwendungsfälle gedacht, wo ein Sonderknopf erforderlich ist bzw. die Betätigung des Rastbolzens nicht in der üblichen Weise von Hand erfolgt. Die Rastbolzen sind konstruktiv so ausgelegt, dass sie in Endstellung (Druckfeder ist „auf Block“) auch axiale Kräfte aufnehmen können. Für Anwendungsfälle, bei denen diese wesentlich über der vom Bedienenden aufgebrachten Zugkraft liegen (Form G), sind Rastbolzen vorzuziehen. Die als Zubehör erhältlichen Schraubendreher verkürzen die Montagezeit und erleichtern das Gegenhalten beim Kontern. Der Schraubendreher wird dazu seitlich zwischen Knopf und Führung eingeschoben und greift dann in den Schlitz der Führung ein.
Spezifikationen
- Federdruck Anfang (N): 6
- Federdruck Ende (N): 15
- d1 (mm): 5
- d2: M 10 x 1
- d3 (mm): 21
- d4 (mm): M 5
- l5 (mm): 4,5
- l4 (mm): 6
- l1 (mm): 45
- l2 (mm): 5
- l3 (mm): 22
