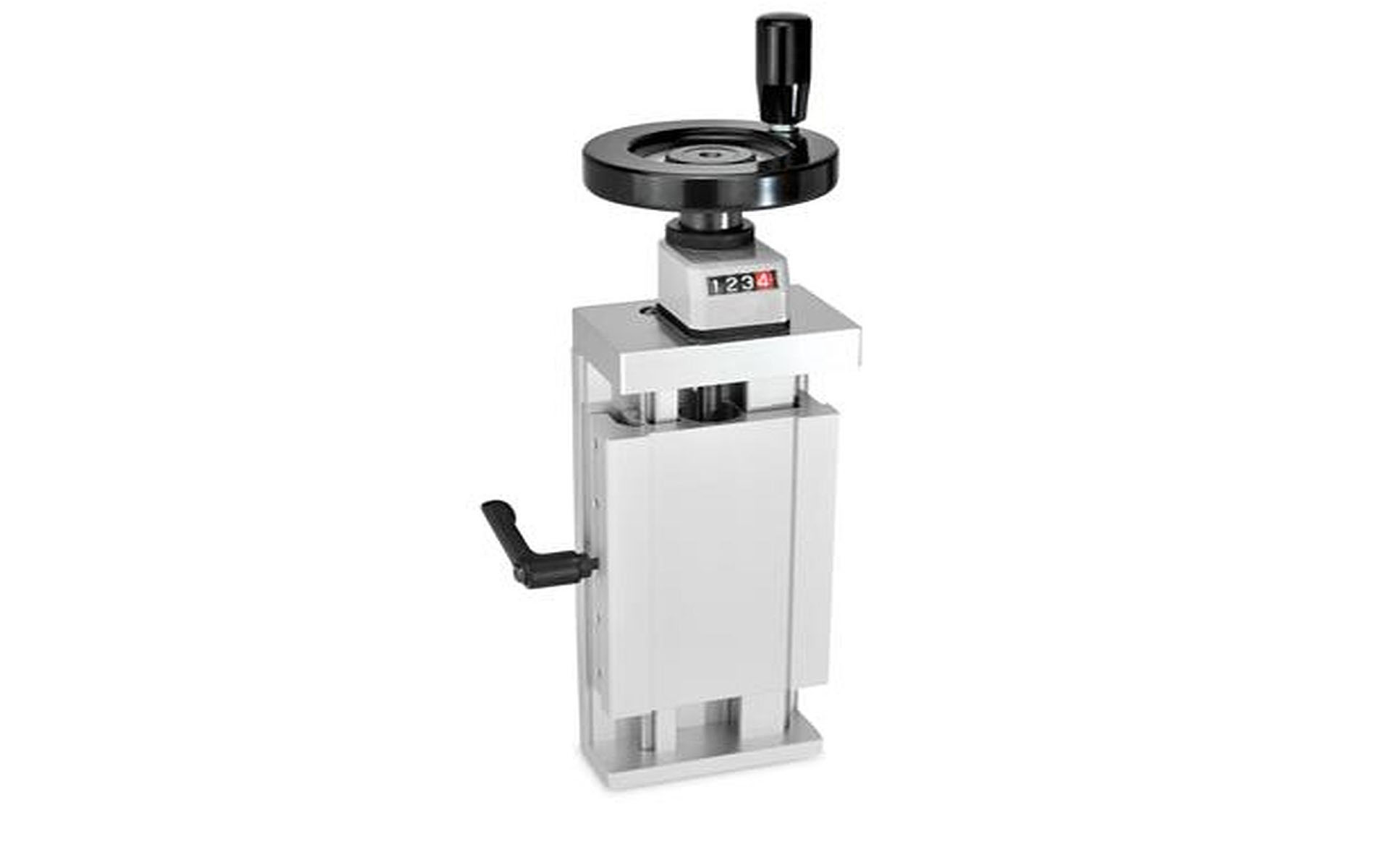

Ganter - Verstellschlitten mit Handrad und digitalem Stellungsanzeiger GN 954, Aluminium Breite b 50 mm
Art.-Nr.: 07000115020
- Breite b: 50 mm
- Länge l1 - Hub l2: 95-25
- Ausführung: ohne Klemmhebel
Verstellschlitten können zu den verschiedensten Achskonfigurationen kombiniert werden. Eine spezielle Klemmtechnik unter Verwendung von sogenannten Befestigungs- und Verbindungssätzen erlaubt eine schnelle und einfache Montage. Feinzustellung mit Skalenring 0,05 mm; mit digitalem Stellungsanzeiger 0,02 mm. Im übrigen handelt es sich bei den Verstellschlitten (in Form D, mit Drehknopf) um eine Ausführung in nichtrostenden Werkstoffen.
Spezifikationen
- d1: M6 x 1
- d2: M 4
- d3 (mm): 17
- d4 (mm): 50
- d5 (mm): 22
- h1 (mm): 13
- h2 (mm): 22,5
- h3 (mm): 23
- h4 (mm): 7
- h5 (mm): 4,5
- h6 (mm): 47
- h8 (mm): 18
- l5 (mm): 12
- l6 (mm): 20
- l7 (mm): 22
- l8 (mm): 52
- l9 (mm): 24
- h7 (mm): 29
- l1 - l2 (mm): 95-25
- l4 (mm): 6
- l10 (mm): 33
- l12 (mm): 36
- l13 (mm): 30
- Ausführung: 1, ohne Klemmhebel
- l11 (mm): 57
- B (mm): 50
- l3 (mm): 70
- s (mm): 30
- t (mm): 1,5
