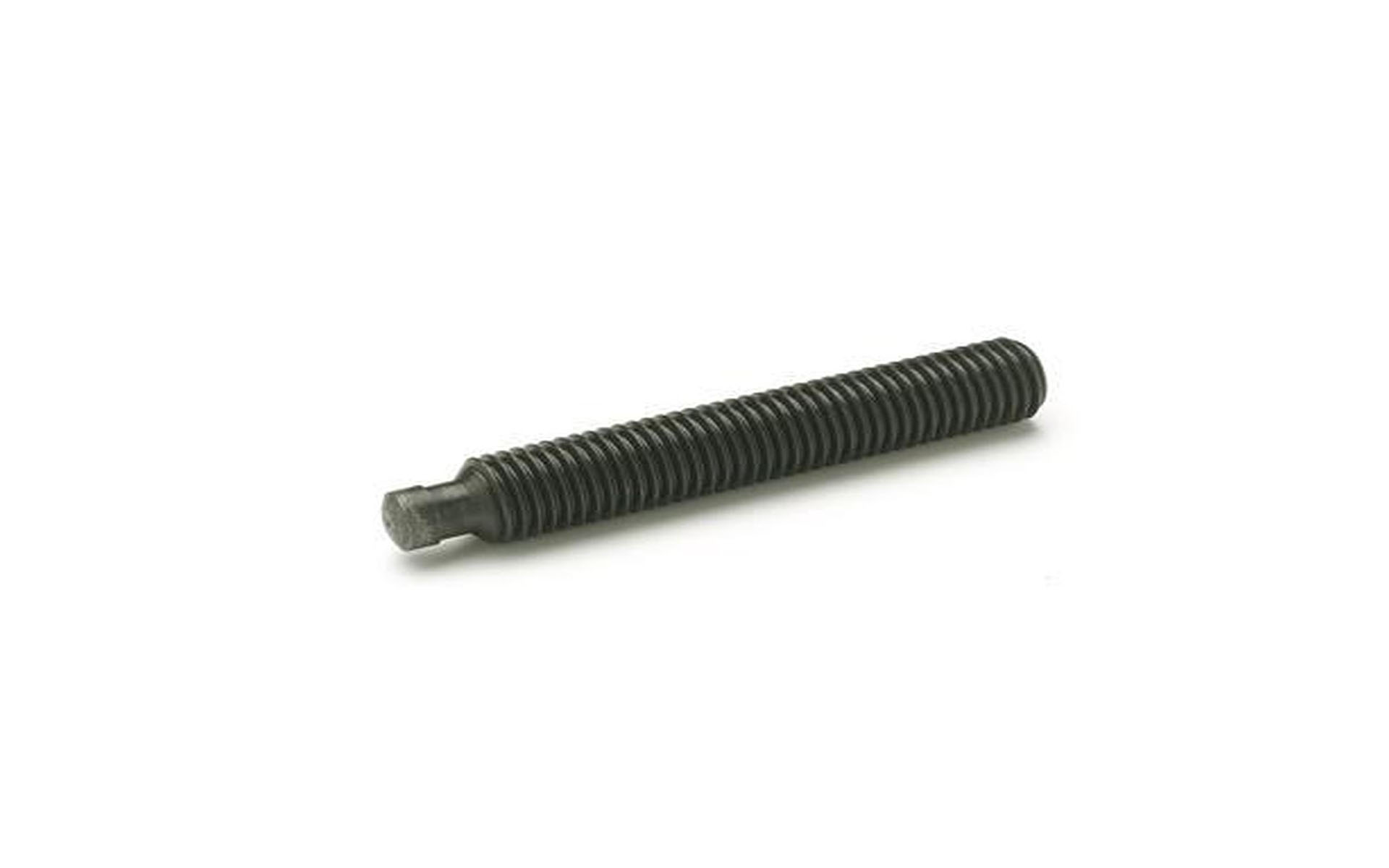

Ganter - Gewindestifte mit Druckzapfen, Stahl, brüniert
Erhältlich in 68 verschiedenen Ausführungen
DIN 6332
Erhältlich in 68 verschiedenen Ausführungen
- Länge L: 30 mm - 150 mm
- Druckzapfen: gehärtet, ungehärtet
- Gewinde d1: M6 , M8 , M10 , M12 , M16 , M20
Variantentabelle
in 68 Ausführungen erhältlich
Der Druckzapfen der Gewindestifte DIN 6332 ist so ausgebildet, dass er sowohl direkt als auch in Verbindung mit einem Druckstück zum Spannen verwendet werden kann. Der Zapfendurchmesser der Gewindestifte ist kleiner als der Kerndurchmesser der Gewinde, so dass sie sich auch zapfenseitig einschrauben lassen. Durch den Sprengring bzw. die Haltefeder des Druckstückes wird eine sehr einfache, lösbare Verbindung zwischen Gewindestift und Druckstück erzielt.
Spezifikationen
- SW (mm): 3
- d1: M 6
- d2 (mm): 4,5
- d3 (mm): 4
- e1 (mm): 2,1
- e2 (mm): 1,5
- z1 (mm): 6
- z2 (mm): 2,5
- e (mm): 4,5
- L (mm): 30
- l (mm): 30
Zu diesem Artikel sind aktuell keine technischen Zeichnungen verfügbar
